LZ-4基本型可撓金屬電線保護套管(基本型普利卡管)

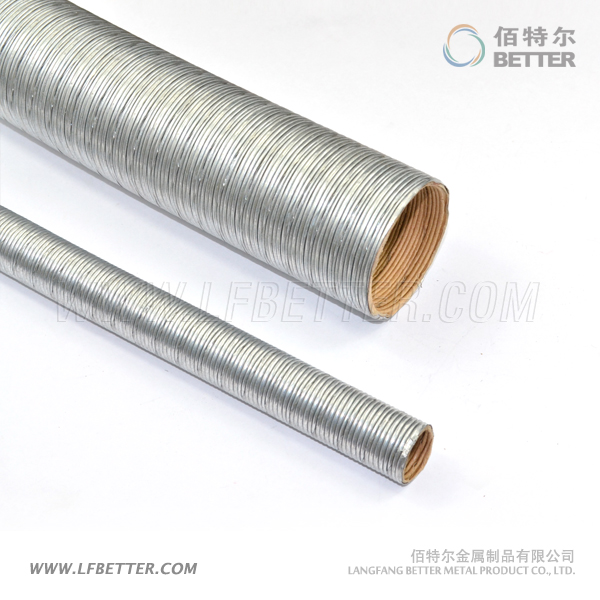

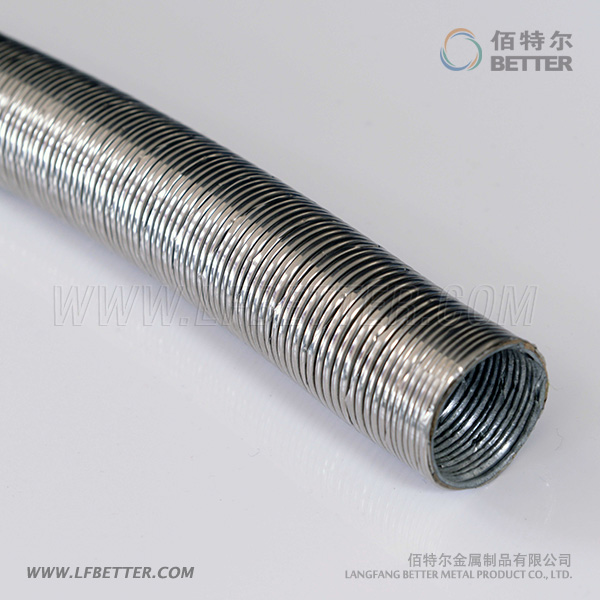

LZ-4基本型可撓金屬電線保護套管(基本型普利卡管),外層為鍍鋅鋼帶,中間層為鋼帶,里層為耐水電工紙。主要用于室內干燥場所裝修、消防、照明、儀器儀表、電氣設備安裝等。
結構與用途:

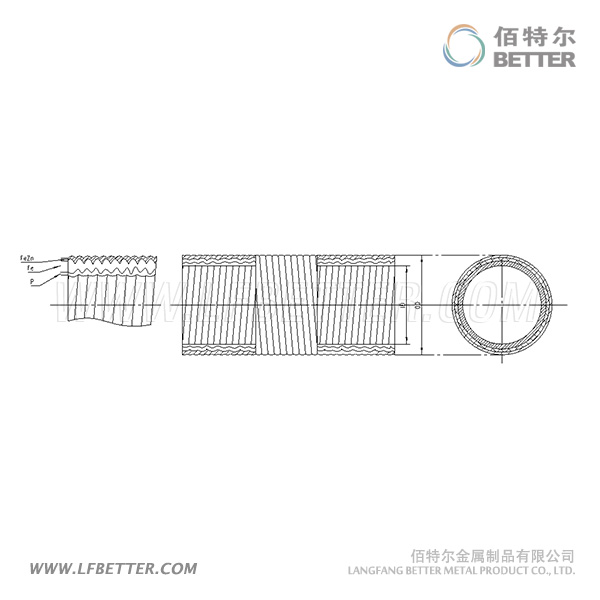

LZ-4基本型可撓金屬電線保護套管,外層為鍍鋅鋼帶,中間層為鋼帶,里層為耐水電工紙。主要用于室內干燥場所裝修、消防、照明、儀器儀表、電氣設備安裝等。
產品特點:
1、高強度機械保護功能
2、良好的屏蔽功能
3、溫度范圍:零下40攝氏度到105攝氏度
4、表面自帶螺紋,安裝簡便
5、重量輕
相關配置說明
1、套管12#、15#、17#每卷允許有兩個接頭(三根),短頭部分最低限度不能少于15M。24#、30#、38#、50#每卷允許有一個接頭(二根),短頭部分最低限度不能少于10M。
2、可撓金屬電線保護套管與鋼管依據內徑尺寸對應。
3、重量僅供參考
序號 | 內徑I.D mm | 外徑O.D mm | 外徑公差 mm | 每卷長度 mm | 鋼管對應規格 | 電線管對應規格 | ||
---|---|---|---|---|---|---|---|---|
mm | " | mm | " | |||||
12# | 11.4 | 16.1 | ±0.2 | 50 | 8 | 1/4 | 13 | 1/2 |
15# | 14.1 | 19.0 | ±0.2 | 50 | 10 | 3/8 | 16 | 5/8 |
17# | 16.6 | 21.5 | ±0.2 | 50 | 15 | 1/2 | 19 | 3/4 |
24# | 23.8 | 28.8 | ±0.2 | 25 | 20 | 3/4 | 25 | 1 |
30# | 29.3 | 34.9 | ±0.2 | 25 | 25 | 1 | 32 | 1-1/4 |
38# | 37.1 | 42.9 | ±0.4 | 25 | 32 | 1-1/4 | 38 | 1-1/2 |
50# | 49.1 | 54.9 | ±0.4 | 25 | 40 | 1-1/2 | 51 | 2 |
63# | 62.6 | 69.1 | ±0.6 | 10 | 50 | 2 | 64 | 2-1/2 |
76# | 76.0 | 82.9 | ±0.6 | 10 | 70 | 2-1/2 | 76 | 3 |
83# | 81.0 | 88.1 | ±0.6 | 10 | 80 | 3 | ||
101# | 100.2 | 107.3 | ±0.6 | 5 | 100 | 4 |
